每小时200-250吨处理量岩金尾矿移动式淘金车方案介绍

每小时200-250吨处理量岩金尾矿移动式淘金车设备简介

  本套淘金车为固定式铰洗筒滚筒筛+1200型离心机组合淘金车,处理量为每小时200-250吨,是我公司根据用户需求独立研发制作而成。本套设备运行稳定、故障率低,是当今主流的移动淘金设备,深受国内外用户的欢迎,其优势如下:

1、进料仓采用振动式进料设计,上层筛网孔径3CM,可以筛选出大于3CM的不合格物料,减少滚筒筛的磨损,并且提高了铰洗筒与滚筒筛的工作效率;底部料斗下安装有一台振动给料机,防止料斗堵料,保证上料输送机均匀送料。

2、滚筒筛前端铰洗筒长度4.4米,内含多条铰刀,冲洗泥沙更加充分,效果更好。

3、滚筒筛采用链条式驱动系统,动能传递更加平滑、稳定。

4、滚筒筛供水系统采用中央供水+两侧供水,中央供水系统负责冲洗滚筒筛内物料,两侧供水系统负责冲洗外部细筛网,防止堵料。

5、离心机采用2台1200#卧式全自动连续排矿离心机,采用PLC电脑全自动控制,离心机转子(内胆)为两侧固定,运行时更加稳定,离心机安装时无需寻找水平与硬化地面。

6、脱水系统采用4台脱水筛,工作稳定,脱水效率高。

7、本套设备技术成熟,故障率低,保养、维护简单方便。

每小时200-250吨处理量岩金尾矿移动式淘金车设备流程概述

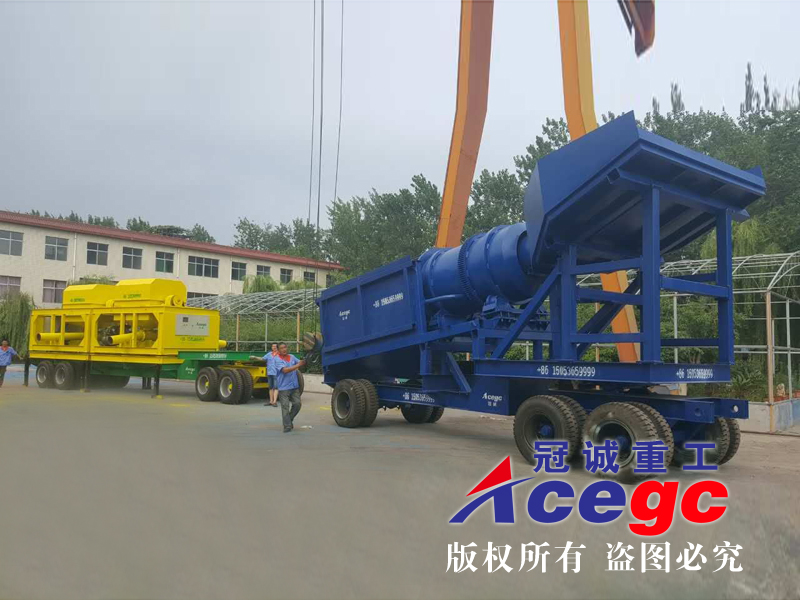

岩金尾矿移动式淘金车

原料通过工程机械送入振动料仓,先筛选出大于3CM的不合格物料,小于3CM的物料通过振动给料机均匀进入上料输送机输送至铰泥筒内进行冲洗铰泥,然后进入滚筒筛内进行筛选分级为细料与粗料两种规格。

粗料即废料通过废料溜槽直接排入废料池中;细料进入一台盛料箱中,通过沙泵打入两台1200#卧式全自动连续排矿离心机内进行精选,精料通过精料管排入精料箱中;废料排入废料盛料箱内通过2台沙泵打入4台脱水筛内进行脱水操作,脱水后的物料排入料池中。

每小时200-250吨处理量岩金尾矿移动淘金车设备技术参数及报价

名称

规格/mm

功率

数量

单价

总价

备注

振动料仓

3000*2000

6

1套



含振动给料机

上层筛网孔径3CM

上料输送机

皮带宽度600

7.5

1套





铰洗式滚筒筛

总长度7.4米

多铰刀铰泥筒Ø1.3米,长度4.4米

滚筒筛内径1.3米,外径1.6米,

净筛网长度3米

11

1套



总长度7.4

浮体支架料斗



-

1套





离心机

1200#卧式全自动连续排矿

21.5*2

2套



PLC电脑控制

脱水筛

4000*1800

11*4

4台




配电柜



-

1套




离心泵



18.5

1台




离心泵吸水管道



-

10米




离心泵排水管道



-

50米




离心机进料管道



-

20米




盛料箱



-

2套



不含沙泵及电机

总用电功率

130Kw(不含沙泵及其它设备)

总出厂价格
