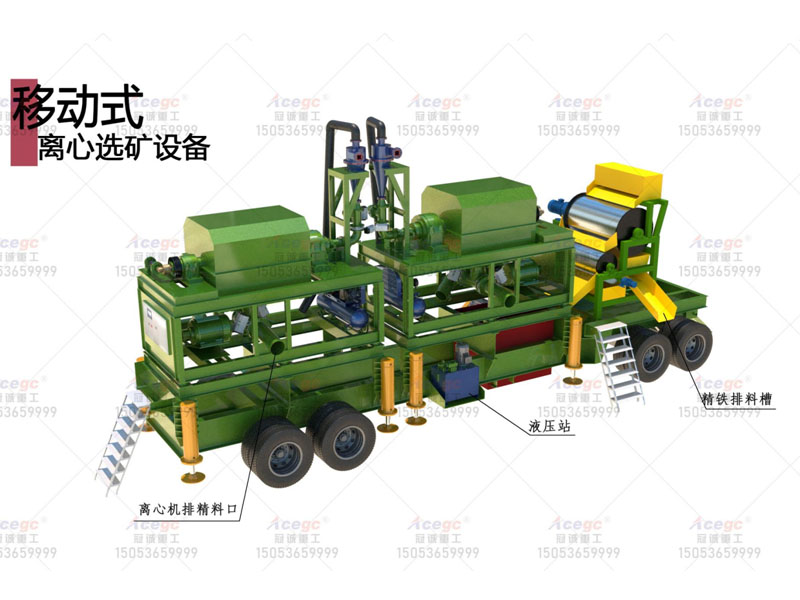

移动式离心选矿车示意图

移动式离心选矿车

1#移动筛分车流程：原料通过工程车辆进入振动给料机（双层），首先筛分出大于10CM的不合格废料，合格的物料均匀送入绞洗筒内进行清洗，并且通过滚筒筛筛选分级为：<6mm物料；6-30mm物料；30-100mm三种规格。
其中30-100mm物料通过输送机排出；
6-30mm物料排入一台跳汰机内进行选矿作业；
6mm以下物料通过沙泵打入2#离心选矿车内进行作业。
2#移动式离心选矿车作业流程：1#筛分车沙泵打入的6mm以下的物料通过缓冲箱减压后通过磁选机进行选别：第一道磁辊Ø900X1600mm，磁场强度2800-3000高斯，进行精铁的选别；第二道磁辊Ø500X1600mm，磁场强度13000-15000高斯，进行钽铁、铌铁的选别；废料排入离心机底部泵箱内通过沙泵送入离心机内继续进行二次选别。

卧式离心机与立式离心机对比

Comparison between horizontal centrifuge and vertical centrifuge

	卧式全自动排矿离心机	立式手动排矿离心机
控制方式	PLC电脑全自动控制	人工手动控制
卸矿方式	自动	手动
转子结构	卧式(两端固定)	立式(下端固定)
稳定性	高(使用寿命高)	低(使用寿命低)
安装方式	不需要水平硬化基础	水平硬化基础
进料方式	沙泵(能控制进料浓度在30%)	高低落差自流(不能控制进料浓度)
回收率	90%以上	70%
应用于移动设备	能	否
最大型号	1200# 及以上(需要订制)	80#

移动式离心选矿车

1.底盘chassis：四轴16条9.00-2#轮胎；
自制重型汽车底盘，采用56#\25#工字钢梁焊接
4 axle 16 tire 9.00-2 1套1set - 含牵引&转向系统
Including traction & steering system
2.离心机Centrifuge 规格：1200#卧式全自动排矿
Specifications:1200# horizontal fully automatic ore discharge
PLC电脑全自动控制
PLC computer automatic control
3.空气压缩机：3KW*1台
Air compressor: 3kw * 1 set
4.电机：18.5KW*1台Motor: 18.5kw * 1 set2台
5.液压系统Hydraulic system
液压站1台 1 hydraulic station
液压支腿8条 8 hydraulic Outriggers 1套
6. 离心水泵Centrifugal pump
流量：200；扬程20米；6进5出输送距离200-300米
Flow: 200m3/h; conveying distance: 200-300m; lift: 20m
Inlet: 6 inches; outlet: 5 inches 1台
含进水管道12米(橡胶钢丝管)，出水管道30米(消防水带)，超出部分由配件选择。
The water inlet pipe is 12m (rubber steel pipe), and the outlet pipe is 30m (fire hose). The excess part is selected by accessories.
7. 6寸离心机供料沙泵+22KW电机+泵箱 1套
8.PLC控制柜Power Distribution Box 开关品牌：德力西
Switch brand: Delixi含至设备电机线，不含电缆线
Including motor line to equipment, excluding cable line
